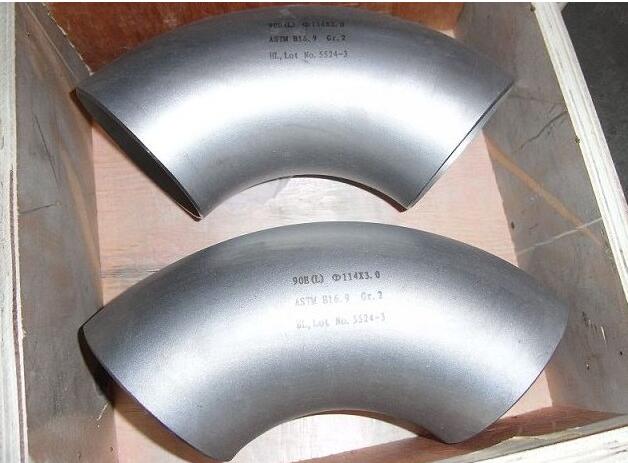

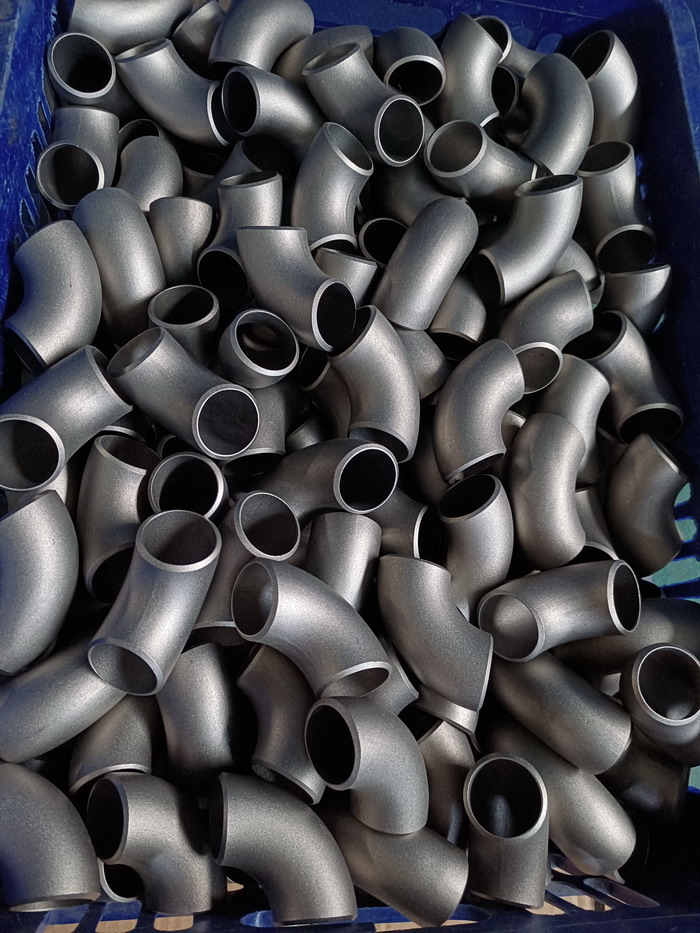

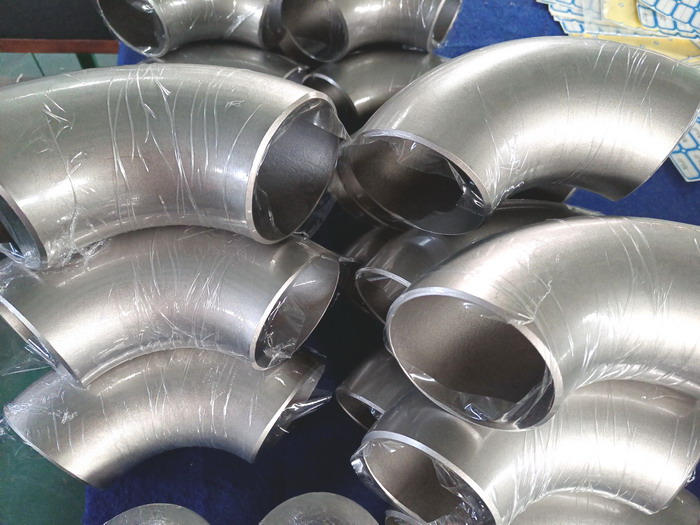

钛弯头

产品材质:TA2

产品标准:

分享到:
62.9K
产品介绍:

钛弯头按角度分,有45°及90°180°三种常用的,另外根据工程需要还包括60°等其他非正常角度弯头
用途:在管路系统中,钛弯头是改变管路方向的管件,连接两根公称通径相同的管子,使管路作90度转弯,用于管道拐弯处的连接。与管子联结的方式有:直接焊接(常用的方式)法兰连结、螺纹联结及承插式联结等。

焊接钛弯头的分类

1.以材质划分可分为有色金属,不锈钢 钛 镍 锆 等材质。
  2.以制作方法划分可分为推制、压制、锻制、铸造等。
  3.以制造标准划分可分为国标、美标、德标、日标、俄标等。
  4.按它的曲率半径来分:可分为长半径弯头和短半径弯头。长半径弯头指它的曲率半径等于1.5倍的管子的外径,即R=1.5D。短半径弯头指它的曲率半径等于管子外径,即R=1.0D。(D为弯头直径,R为曲率半径)。
  5.若按压力等级来分:大约有十七种,和美国的管子标准是相同的,有:Sch5s、Sch10s、Sch10、Sch20、Sch30、Sch40s、STD、Sch40、Sch60、Sch80s、XS;Sch80、SCH100、Sch120、Sch140、Sch160、XXS
  6.制造执行标准:GB/T12459、GB/T13401、ASTM B16.9、SH3408、SH3409、HG/T21635、HG/T21631、SY/T05010标准

弯头的符号表示

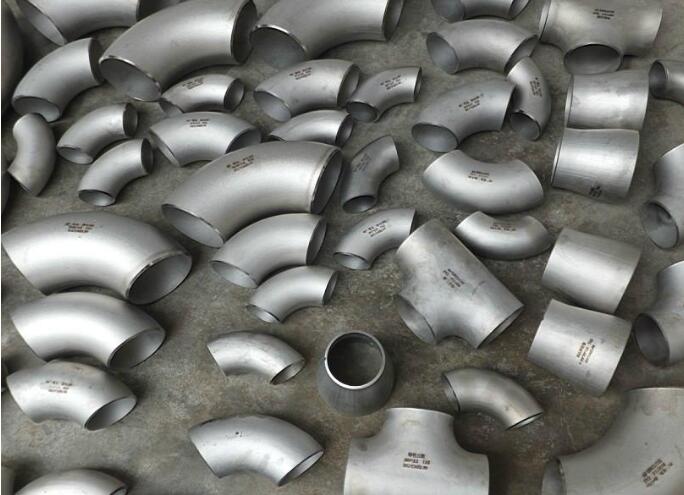

 sch是壁厚等级,90e(s)表示短半径90度弯头; 90e(l)表示长半径90度弯头; 45e(l)表示长半径45度弯头; 45e(s)表示短半径45度弯头; 180e(s)表示短半径180度弯头; 180e(l)表示长半径180度弯头; r(c)表示同心异径接头; r(e)表示偏心异径接头; t(s)表示等径三通; t(r)表示异径三通; cr(s)表示等径四通; cr(r)表示异径四通; c表示管帽; 具体可以看看GB/T12459-2005《钢制对焊无缝管件》.


供应钛弯头牌号
  国标牌号:TA1 TA2 TC4 半TC4 TA9 TA10等
  美标牌号:Grade1 Grade2 Grade5 Grade7 Grade9 Grade12等

使用温度范围

350(℃)

摩擦系数

200

磨损量

抗撞强度

420(MPa)

材质

TA2

管道口径

DN20-DN600(mm)

管道厚度

3-15(mm)
